- 時間�2021-12-07 14:17:01
- 來源:本�
- 瀏覽次數(shù)�945

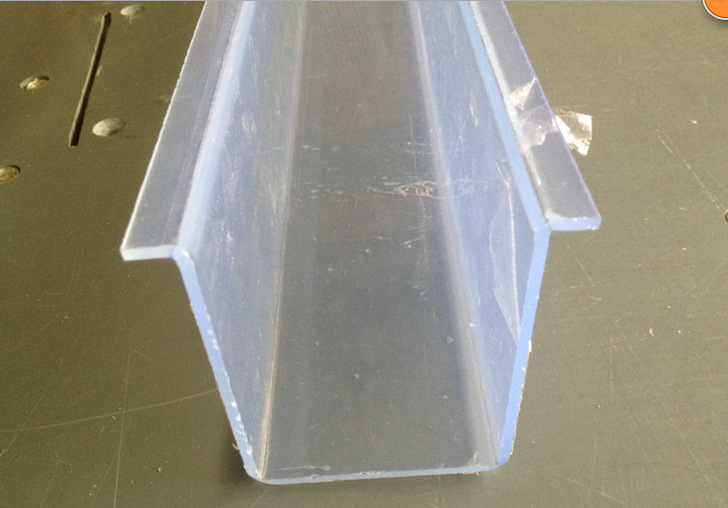

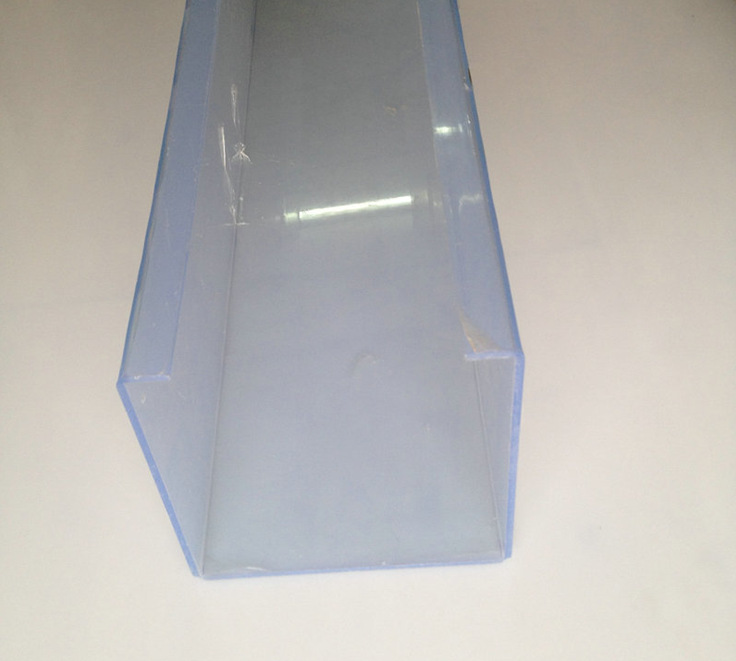

PC�折彎,又叫PC班熱壓成�,是根據(jù)PC班熱塑特性,將其加熱到一定溫度,軟化后發(fā)生塑性變��
PC班耐熱性并不高,只要將其加熱到一定溫度就能折�。亞克力最高連續(xù)使用溫度隨工作條件不同在140�-160�之間改變,熱變形溫度約為130��1.18MPa�,維卡軟化點�135��
????? 加熱PC板設備一般有兩種:一種是工業(yè)用電熱絲,另一種是廚具用烤�。電熱絲可以將PC班沿著某條直線加熱(針對線),把要折彎亞PC板放在電熱絲上方,加熱位置達到軟化點96°�,就沿著這條加熱軟化直線位置折彎,折彎后亞克力冷卻定型時間大概需�20�,如果要快速冷卻可以噴冷氣或者噴涼水(絕不能噴白電油或者酒�,不然PC板會爆裂�。另一種就是烤箱加熱折彎了,這種折彎是使PC平板�(fā)生曲面變化(針對面),先將PC平板放進烤箱內(nèi),在烤箱�(nèi)整體加熱一段時間后,達到亞克力軟化溫度130°,將軟化的整塊PC板取�,放到預先做好的母模具上,然后用公模具壓�,等大概冷卻30秒之�,就可以松開模具,取出已�(jīng)變形的PC�,就完成整個烤彎過程了�
???? PC板比較脆,不能冷軋折彎,冷彎就斷�,只能是加熱折彎。加熱折彎成型要注意控制好加熱溫�,加熱溫度未達到軟化點就強行折彎,往往會折斷PC�;而PC板加熱時間過長溫度過�,PC板就會起泡(溫度過高,材�(zhì)�(fā)生變�,內(nèi)部開始熔�,外部氣體進入板材�(nèi)部),起泡的PC板很影響美觀,如果嚴重起泡則整個產(chǎn)品會報廢。所以折彎這道工序一般由熟手工人來完成�
???? 另外PC板折彎跟板材材質(zhì)有關(guān),澆鑄型亞克力比較難折彎,擠出型PC板容易折�。與澆鑄板相比,擠出板分子量較低,機械性能稍弱,這一特點有利于折彎和熱成型加�,在處理尺寸較大的板材時,有利于快速真空吸塑成型�
???? PC板折彎是PC板加工生�(chǎn)中必不可少的一個工�,作為生�(chǎn)加個廠,應該根�(jù)�(chǎn)品具體要�,綜合考慮選用哪種材質(zhì),控制好加熱溫度,才能生�(chǎn)出沒有起泡、尺寸標準的PC��(chǎn)��
上一篇:PC板吸塑的組成
下一篇:PC板印刷有哪幾種工�
